Chalés de “Alto Standing” Majadahonda Madrid

Barandilla exterior
  • Proyecto: Chalés pareados e independientes de “alto standing”.
  • Promotor /constructor: AFAR-4
  • Ubicación: Avda. de los Satélites Majadahonda Madrid

Urbanización nueva enclavada en las afueras del término municipal de Majadahonda Madrid, denominada “Los Satélites” y con unas vistas excelentes del paisaje comienzan las obras en la primera fase de construcción de estos chalés bajo la denominación de “Alto Standing”, y siguiendo las directrices de la Dirección Facultativa, realizamos las distintas instalaciones empleando los materiales de la máxima calidad exigidos en la memoria de calidades en: Barandillas exteriores, barandillas interiores, puertas correderas manuales, petos en ventanas y espejos en baños y vestidor.

  • Barandilla exterior en garaje, Vidrio Laminar 8+8 Incoloro en cajetón de superficie.
  • Barandilla exterior en medianera, Vidrio Laminar 8+8 con butelar mate, en cajetón de superficie de acero inoxidable.

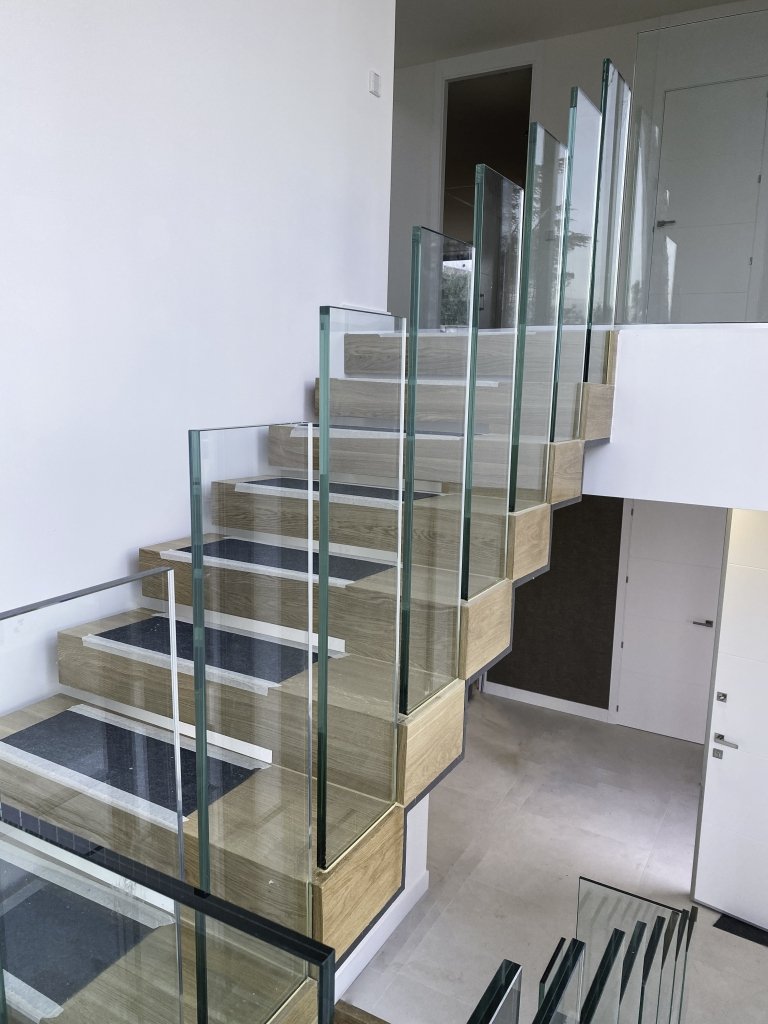

  • Barandilla interior en escalera de acceso a plantas, Vidrio Laminar Templado 8+8 anclado con conectores a peldaños de madera.

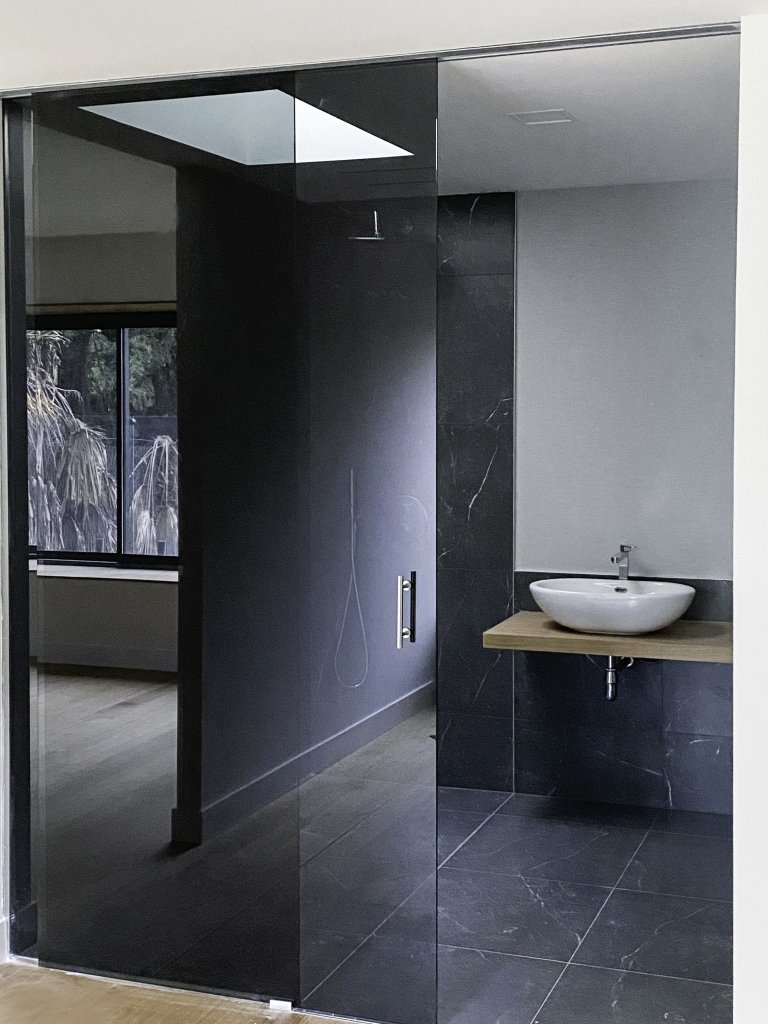

  • Puerta corredera manual de acceso a salón soportada en guía corredera, Vidrio Laminar 5+5 con butelar blanco.
  • Petos en ventanas encastrados en carpintería, Vidrio Laminar 6+6+ incoloro.
  • Espejos en baños encastrados con sistema antivaho de 5 mm.
  • Espejo en vestidor de 5 mm., altura de suelo a techo.

Túnel de Viento Madrid Fly

En el año 2013 empezamos con la colaboración de lo que en el inicio fue un sueño hecho realidad, crear el mayor túnel de viento de Europa, y el mejor en prestaciones del mundo, junto con el construido en Dubái.

La ingeniería y a la vez propiedad del proyecto, solicitó colaboración para ver si era posible llevar a cabo lo que inicialmente era un simple boceto en papel.

Las exigentes condiciones eran las siguientes: crear el mayor túnel de viento actual de una altura de 8,00 mt., y un diámetro de 5,00 mt., contando con que la parte más alta tendría que ser cónico, con lo que se conseguiría un flujo de aire cambiante muy apetecible para los expertos paracaidistas.

Los anclajes para la unión de la 1ª y 2ª altura de los vidrios no podían estar sujeta mediante ningún poste, tubo o cualquier anclaje en vertical que dificultase la visión desde el exterior. Una vez más, la máxima era exigente, pero aceptamos el reto consistente en que los vidrios de la parte superior no estuvieran sujetos mediante ningún mecanismo y que el único punto de unión, sin esfuerzo mecánico, fuese el fuelle de la tobera para la recogida del aire impulsado.

Por lo tanto, el esfuerzo de los vidrios superiores, totalmente inclinados, tendrían que estar sujetos por un anillo de acero perimetral a modo de cinturón y verticalmente sellados con un polímero, descrito y certificado, en colaboración con la división de Ingeniería Dow Corning. Antes de todo ello, hubo que realizar pruebas de oxidación del acero empleado, corrosión y adhesión del polímero.

Es necesario mencionar que la garantía del proyecto está avalada para una vida útil de más de 25 años. En la fabricación de los vidrios de las alturas especiales (5,00 y 3,00 mts.) se cuidó especialmente la planimetría y la perfecta unión entre vidrios, así como la minuciosa ejecución en el montaje para no crear ningún salto o pestaña interior en las uniones, circunstancia especial que los usuarios profesionales valoran, ya que el rozamiento de los paracaidistas al utilizar el túnel es algo habitual creando heridas en las diferentes partes del cuerpo al realizar las acrobacias contra las paredes del cilindro.

Los resultados, una vez testados por los profesionales de todo el mundo y con experiencia a nivel mundial, fue gratificante. Es el único túnel de viento del mundo, donde el usuario NO percibe la unión entre vidrio y vidrio, y no causando molestias en el desarrollo del vuelo, habiéndose conseguido una perfecta planimetría en la difícil fabricación de vidrios curvados de más de 5,00 mts de altura y de un espesor considerable.

En Vetrolux Espacios en vidrio nos sentimos orgullosos de haber sido una pieza clave para lograr alcanzar lo que años atrás era intentar ser el mejor túnel de viento mundial. Sentimos no poder ofrecer mayor detalle y especificaciones técnicas para proteger la innovación del proyecto y sus ensayos.

Edificio  Gorbea 1

  • Constructora: F.C.C Construcción
  • Arquitecto:  L-35 Arquitectos
  • Dirección:    C/ Rosario Pino,5   28020 Madrid
  • Propietario: Gorbea de Arrendamientos S.A.

Rehabilitación integral de edificio de oficinas de alto standing de 12 plantas.

Realizando acciones importantes a nivel de diseño en vidrio, en las estancias principales del edificio.

Hall:

Considerando una altura de casi 5 metros, se instala vidrio Laminado 4+4 Pure White en grandes modulaciones. El vidrio nace elevado unos centímetros del suelo proyectando luz vertical a través de un perímetro de Leed´s, y reforzando el blanco puro y sus “Líneas Limpias”, y que acompañan al conjunto un gran panel de madera discontinua enfrentada a los vidrios.

Acceso a Oficinas:

Se determina realizar los espacios de acceso a oficinas mediante paneles de vidrio, siendo un conjunto de fijo a 90º, y puertas de vidrio Ultra-Clear con un espesor de 12 mm., el vidrio muere en su base sobre una fosa perimetral de obra, que divide las diferencias de material del pavimento, entre las oficinas el núcleo de ascensores.

Los tiradores de las puertas de acceso se fabrican a medida, según la dirección facultativa, siendo estas de gran tamaño y peso, a estos tiradores se les dota de un cerradero eléctrico con llave, y a su vez dispone de control por huella para el acceso en cada planta. Todos estos vidrios Ultra-Clear, son mateados con líneas horizontales “Mate Hielo”, aportando una ligera intimidad hacia el interior.

A continuación de estos paneles de vidrio, y en el mismo plano, surgen de suelo a techo puertas de instalaciones y accesos, que van cubiertas y ocultas con vidrio Pure White de 5 mm.

Todos los herrajes y mecanismo de freno son fabricados en acero de la marca DORMA®, especialmente para el peso del gran tirador y de las excepcionales medidas y peso de la puerta.

Acceso a baños:

Tanto el acceso a los baños de ambos sexos se realiza mediante vidrio mateado de 12 mm.

Este conjunto se compone de fijo y puerta con herrajes y tirador en acero de la marca DORMA®, fabricados especialmente para soportar el peso del tirador y la puerta de grandes dimensiones.

Para diferenciar el acceso a los baños de distinto sexo, se diseña una serigrafía con la silueta del sexo correspondiente grabada en el vidrio, que permite la entrada al interior de la zona del lavabo, y respetando la intimidad del baño.

Barandilla de vidrio en escalera:

Por la dirección facultativa, se desarrolla una barandilla de vidrio con la dificultad añadida de tan sólo un ojo de escalera de 80 mm.

El vidrio elegido, Laminado Templado de 10+10 grandes dimensiones, anclado a la zona metálica de la escalera mediante conectores puntuales en acero inoxidable, así como pasamanos en pletina anclada al vidrio.

Vidrios instalados en Hall

  • Vidrio laminado 4+4 Pure White en grandes modulaciones.
  • Conjunto de un gran panel de madera discontinua enfrentada a los vidrios.

Vidrios instalados en accesos a Oficinas

  • Paneles de vidrio, conjunto de fijo de 12 mm.
  • Puertas de vidrio Ultra-Clear espesor de 12 mm.
  • Tiradores de las puertas de acceso a medida.
  • Vidrios Ultra-Clear mateados con líneas horizontales “Mate Hielo”.
  • Vidrio Pure White de 5 mm.
  • Herrajes y mecanismos de freno Marca DORMA®.

Vidrios instalados en accesos a baños

  • Vidrio mateado de 12 mm.
  • Conjunto fijo y puerta con herrajes y tirador en acero marca DORMA®
  • Serigrafía con la silueta del sexo correspondiente grabada en el vidrio.

Vidrios instalados en barandilla de vidrio en escalera

  • Barandilla de vidrio con un ojo de escalera de 80 mm.
  • Vidrio Laminado Templado de 12+12+4, anclado a la zona metálica de la escalera mediante conectores puntuales en acero inoxidable.
  • Pasamanos en pletina anclada al vidrio.

Vivienda unifamiliar aislada

  • Proyecto: Construcción de vivienda unifamiliar aislada.
  • Promotor/constructor: Inbisa.
  • Ubicación: Madrid.
  • Arquitecto: ABBANTIRE.

Descripción del proyecto

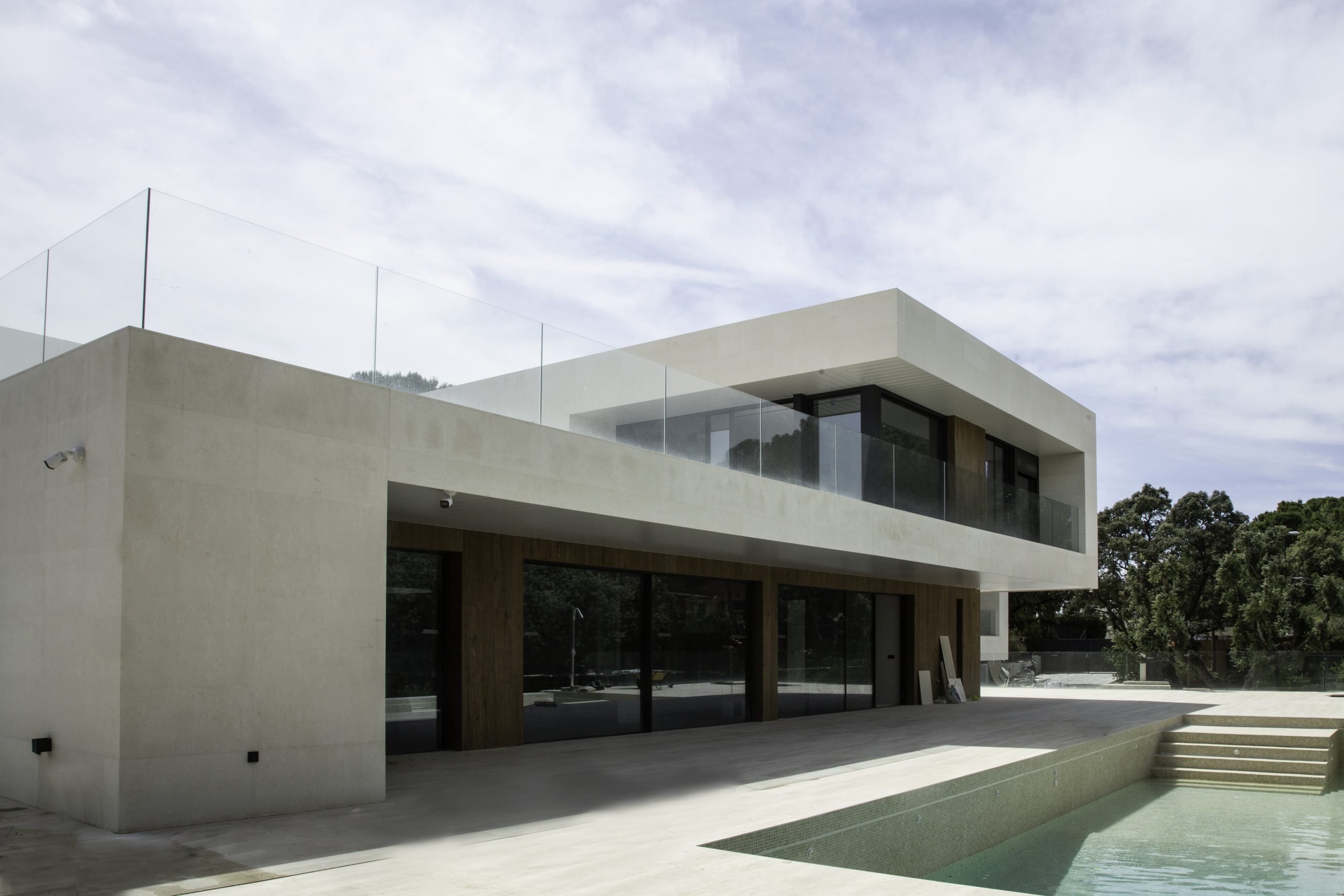

A las afueras de Madrid, junto al monte de El Pardo, Vetrolux, espacios en vidrio colabora con la constructora Inbisa en la ejecución de una vivienda unifamiliar donde predomina lo vanguardista y las líneas rectas, formando el conjunto de esta gran vivienda.

La fachada es protagonista por sus grandes cubos voladizos de piedra caliza donde la complementa a la perfección una gran barandilla de vidrio de seguridad. En este caso, el arquitecto a combinado los tonos cálidos de la piedra con barandillas de tonalidad ahumada gris, a su vez, está con sujeciones puntuales de pinzas a suelo homologas para uso residencial.

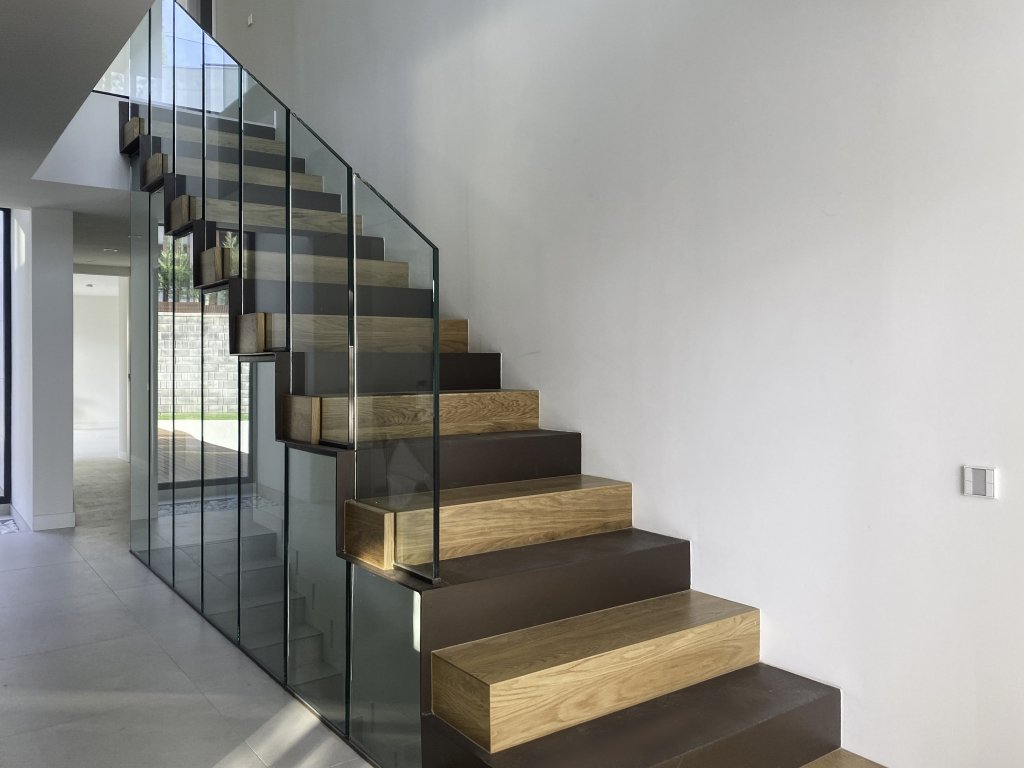

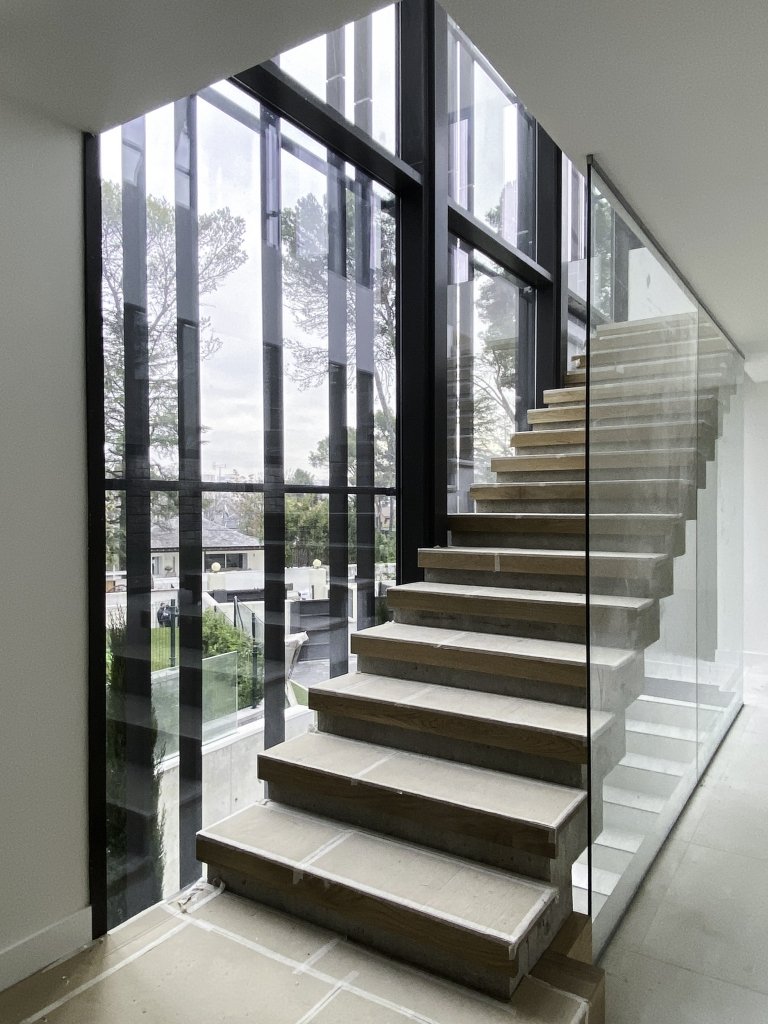

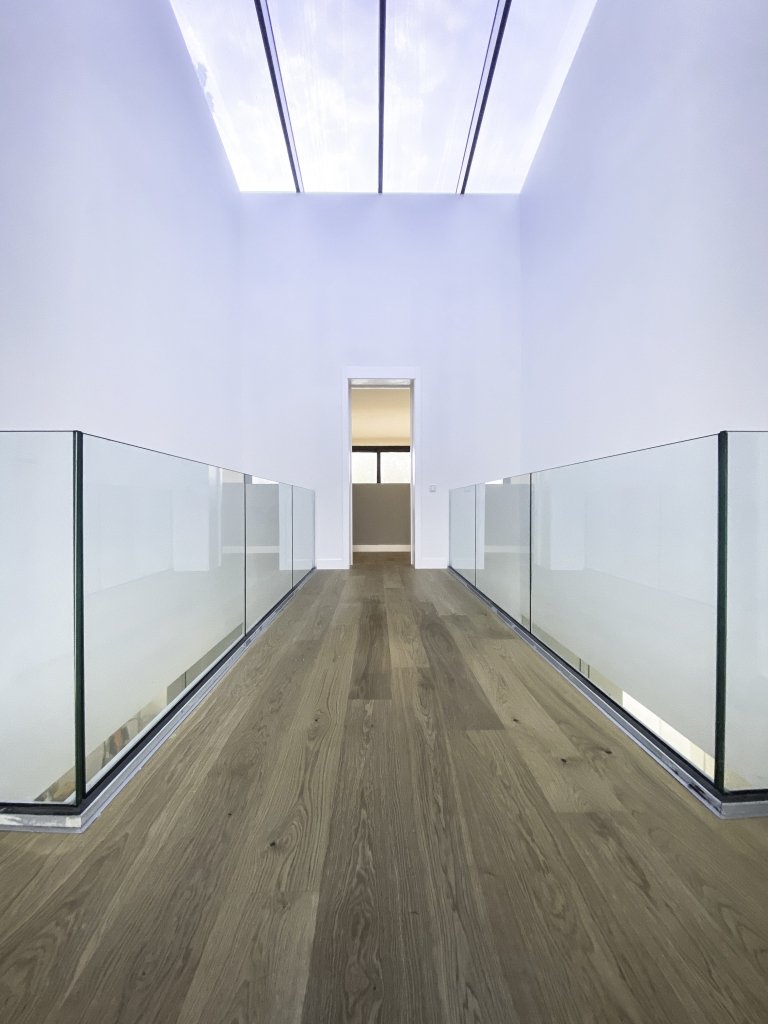

En el interior de la vivienda sigue la combinación de contrastes de materiales y tonos con la barandilla de vidrio de seguridad en la zona principal, donde el vidrio nace del mármol al ir sujeto mediante perfil oculto de empotramiento necesario para una seguro y perfecta resistencia.

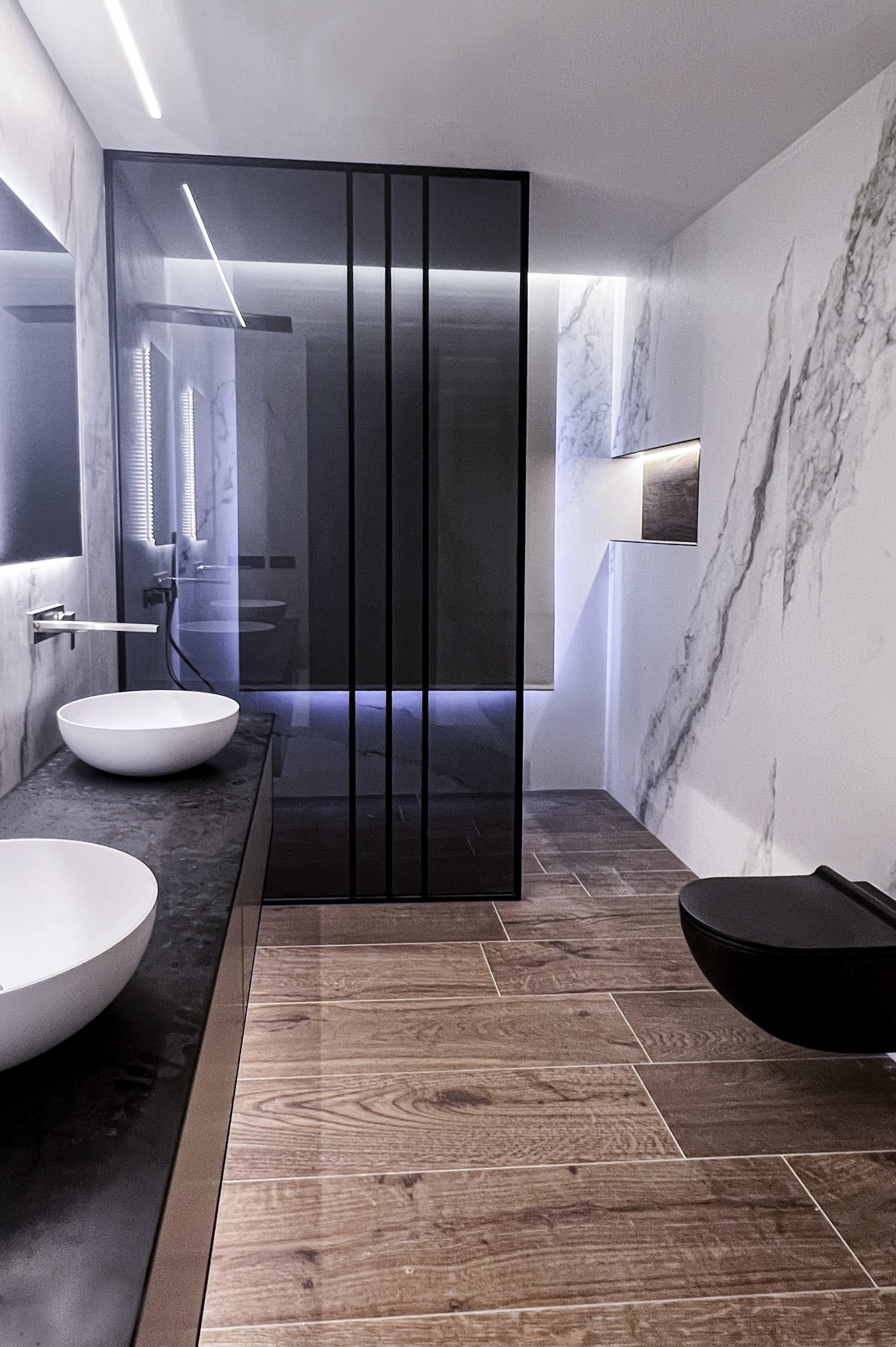

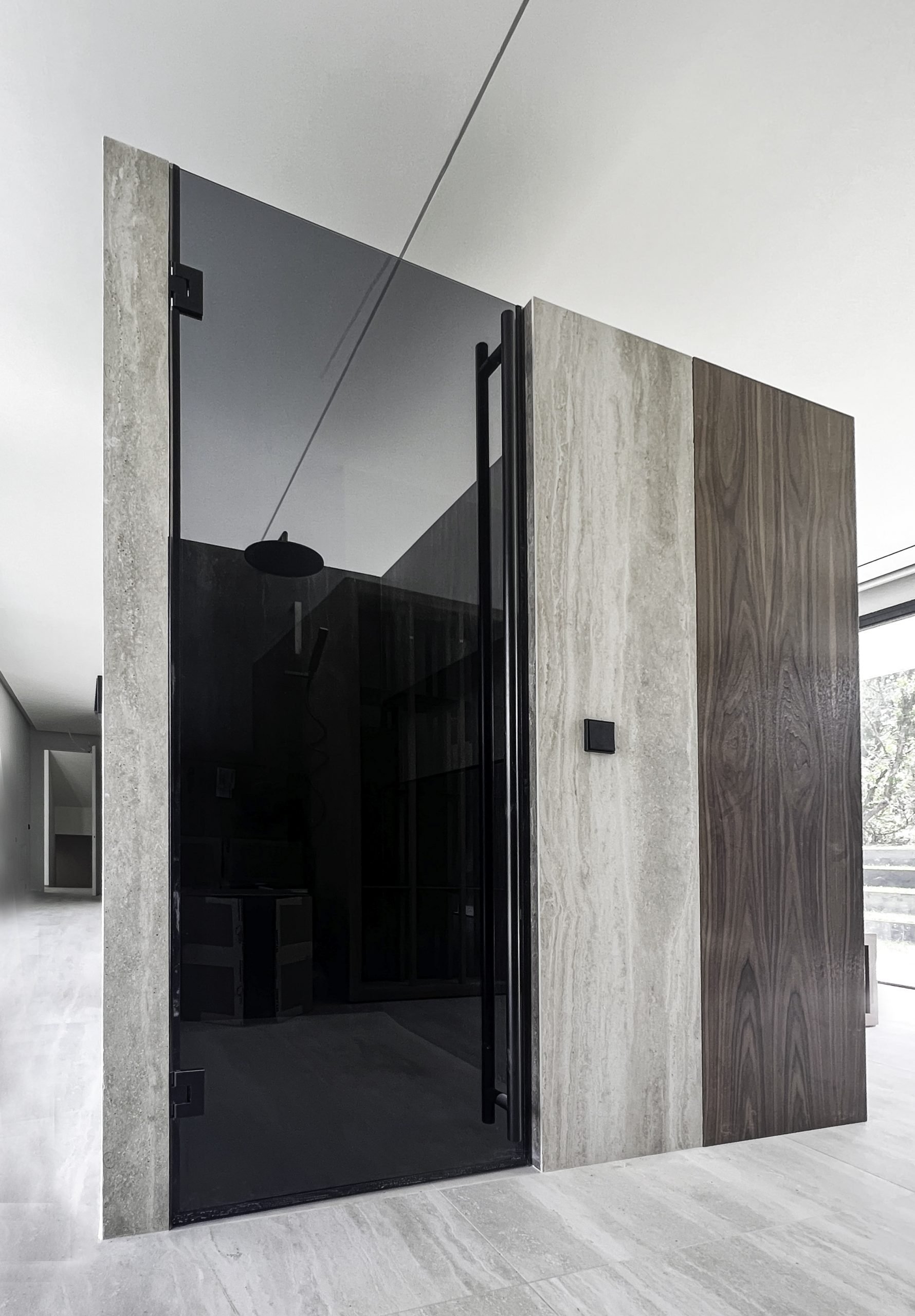

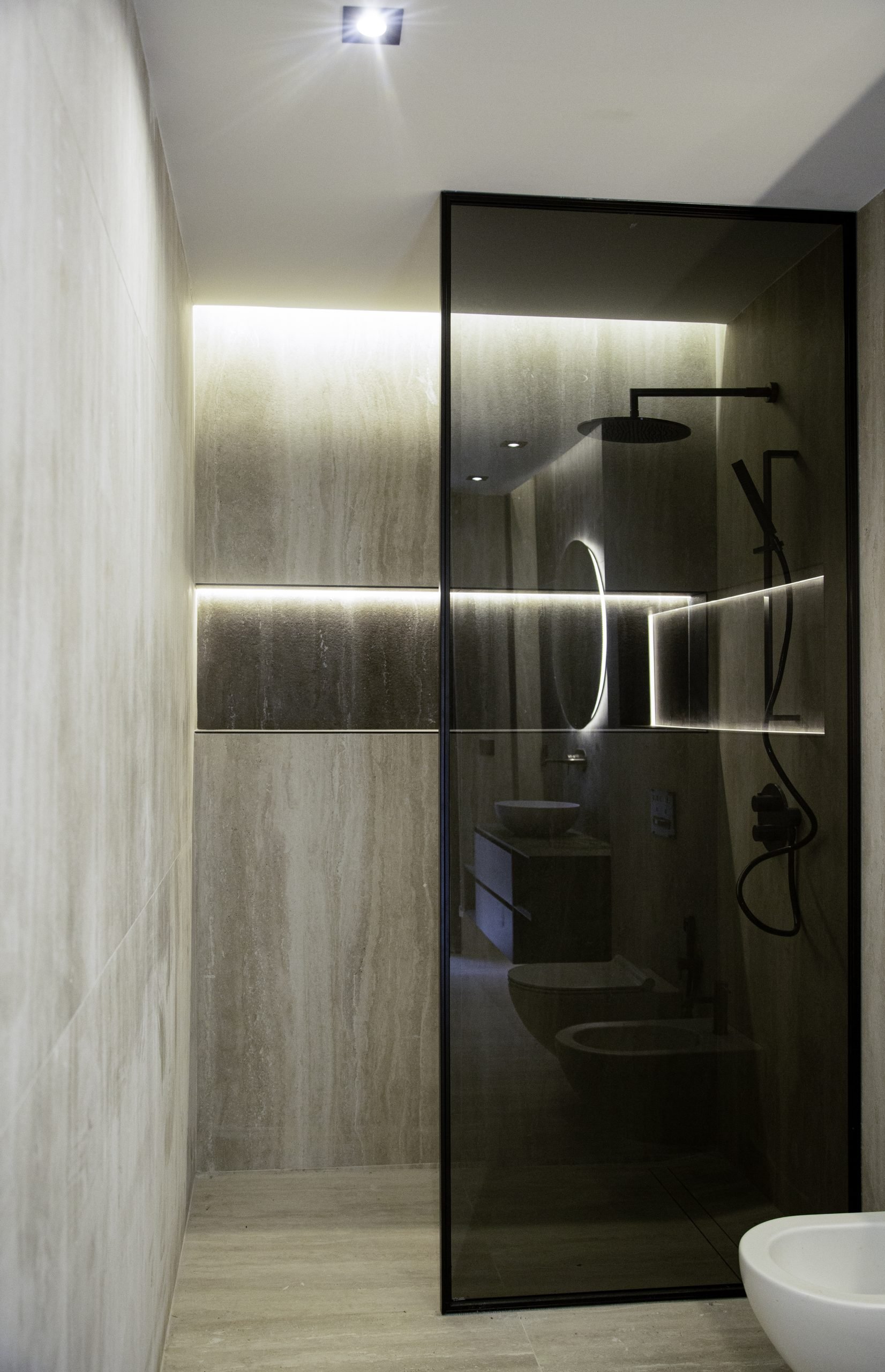

Centrándonos en el revestimiento de baños, Vetrolux, espacios en vidrio, ha realizado una integración completa de las zonas húmedas al baño aprovechando los espacios limpios y amplios. Las mamparas de seguridad transparentes van acompañadas en cada caso con el herraje correspondiente, siempre de acero inoxidable de alta calidad. Una combinación de elementos y estilos que mejoran la luminosidad de la habitación.

Todo esto se consigue gracias a que Vetrolux, espacios en vidrio, es una empresa cualificada con más de 26 años de experiencia formada por grandes instaladores que cuidan la instalación y el acabado final.

Hospital veterinario Parque Berlín

Hospital veterinario Madrid
  • Proyecto: Juan José Mallén Ramírez.
  • Promotor/constructor: Grupo Archeos.
  • Ubicación: Madrid.
  • Ejecución: Divisiones y puertas para consultas.

Descripción del proyecto

Frente a uno de los grandes parques que tenemos en pleno centro de Madrid, se ubica el Hospital Veterinario Parque de Berlín, un proyecto lleno de ilusión para los amantes de los animales donde no pasan desapercibidas nuestras mascotas.

Vetrolux espacios en vidrio, ha colaborado una vez más con GRUPO ARCHEOS en crear un hospital veterinario, donde predomina la limpieza, la luminosidad y el diseño para que nuestros animales pueden estar como en casa, con todos los cuidados médicos.

Hemos creado grandes salas de consultas, en algunos espacios con una gran puerta corredera aprovechando la máxima apertura y teniendo un paso libre de hasta 1500 mm., y otras con puertas pivotantes donde está incorporado un freno retenedor con el mínimo herraje posible y de alta calidad, en acero inoxidable, y vidrios templados, siempre cuidando la higiene y seguridad, que es lo más importante.

Por último, destacamos la bajada a la zona de hospitalización con una gran barandilla de vidrio laminar de seguridad en una pieza, con sujeción necesaria para establecimientos públicos, en este caso lacada en blanco, omitiendo la visualización de esta y creando un ambiente seguro.

Villas de super lujo en Casares

  • Proyecto: 16 villas de super lujo en Casares (Málaga).
  • Promotor/constructor: Sigle-Home.
  • Ubicación: Casares, Málaga.
  • Interiorista: Javier Verdú.
  • Productos: En barandillas exteriores; Vidrio extra-claro 10+10.2, extremadamente transparente y bajo contenido en óxido de hierro. Sistema de anclaje VETRO-RAILING (Homologado por Vetrolux).

Descripción del proyecto

VETROLUX colabora en la ejecución y construcción de 16 villas de super lujo con la empresa SINGLE-HOME, promotora y constructora de altísima calidad destinada al público más exigente, entre ellos, activos singulares en explotación, hosteleros, oficinas y campos de golf.

VETROLUX lleva a cabo la instalación del sistema de barandillas de diseño proporcionando soluciones creativas a las necesidades de las personas en los espacios que habitan, a través de productos de calidad que garantizan la máxima seguridad.

La instalación de las barandillas exteriores, se realizan con nuestro sistema de anclaje homologado VETRO-RAILING diseñado para cargas de hasta 1 Kn (Kilo newton) con un vidrio de 10+10.2, extremadamente transparente y de bajo contenido en óxido de hierro.

Hacen de esta barandilla una percepción inerte, y que el protagonista sea la visión del campo de golf con el mar de fondo.

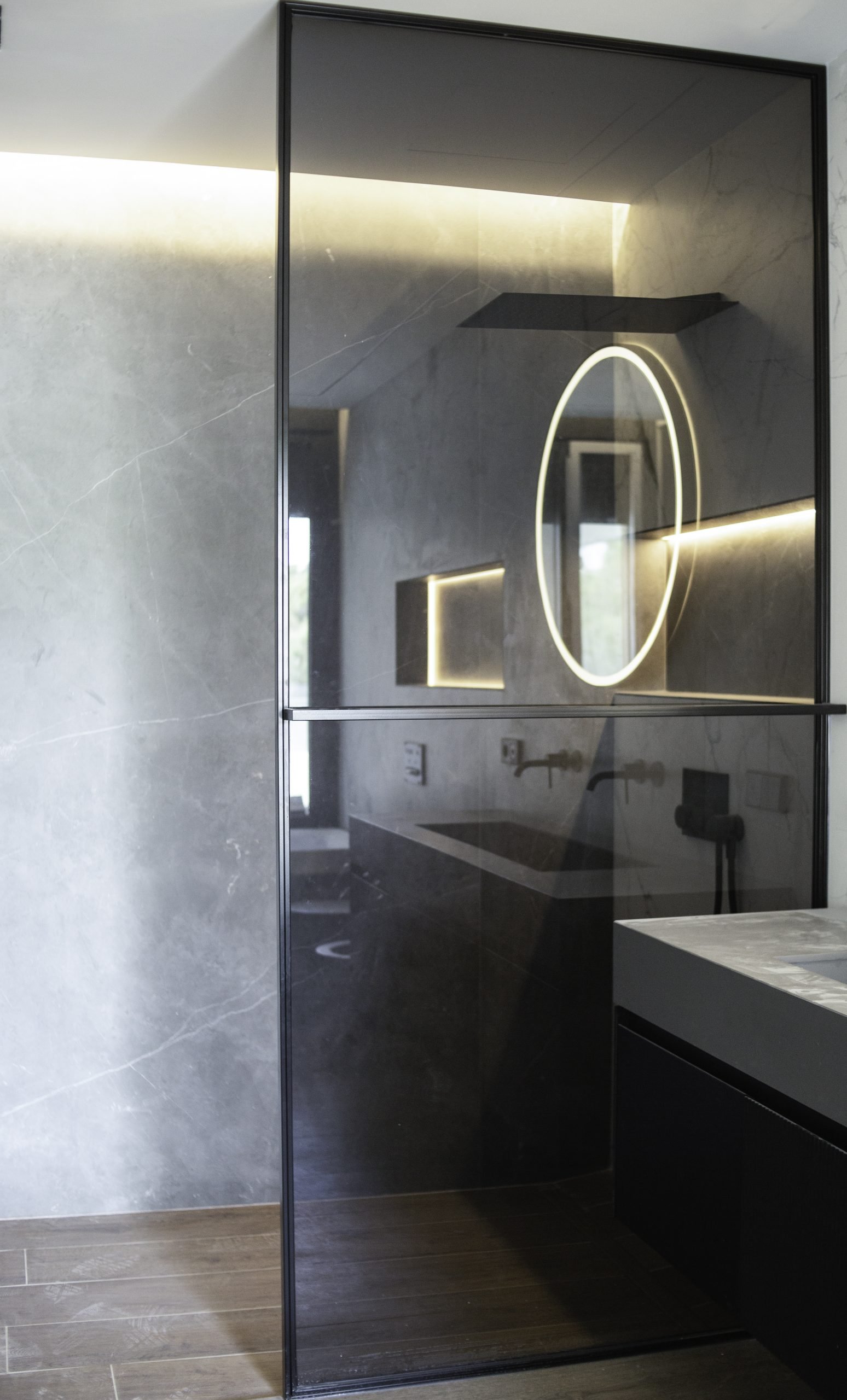

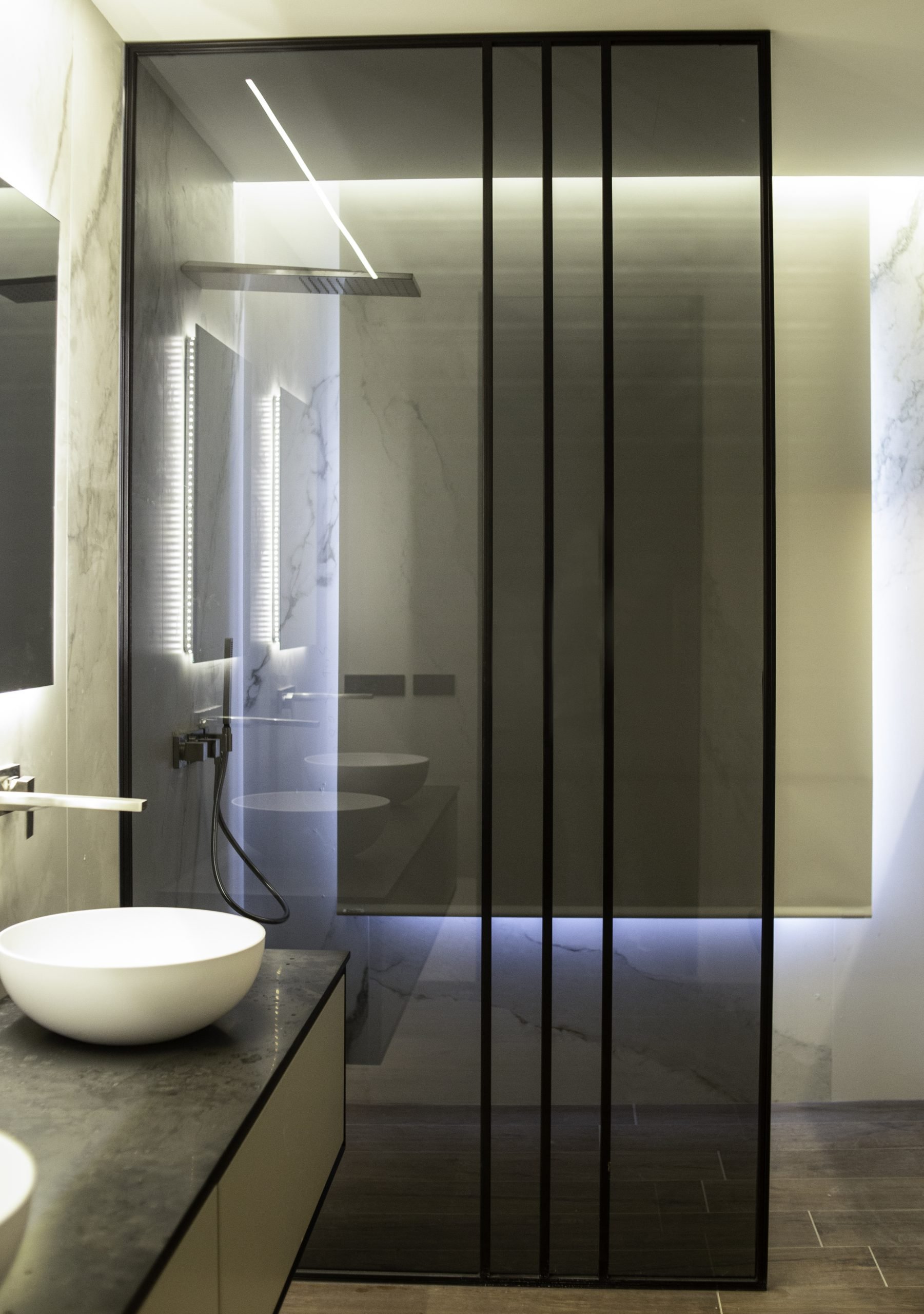

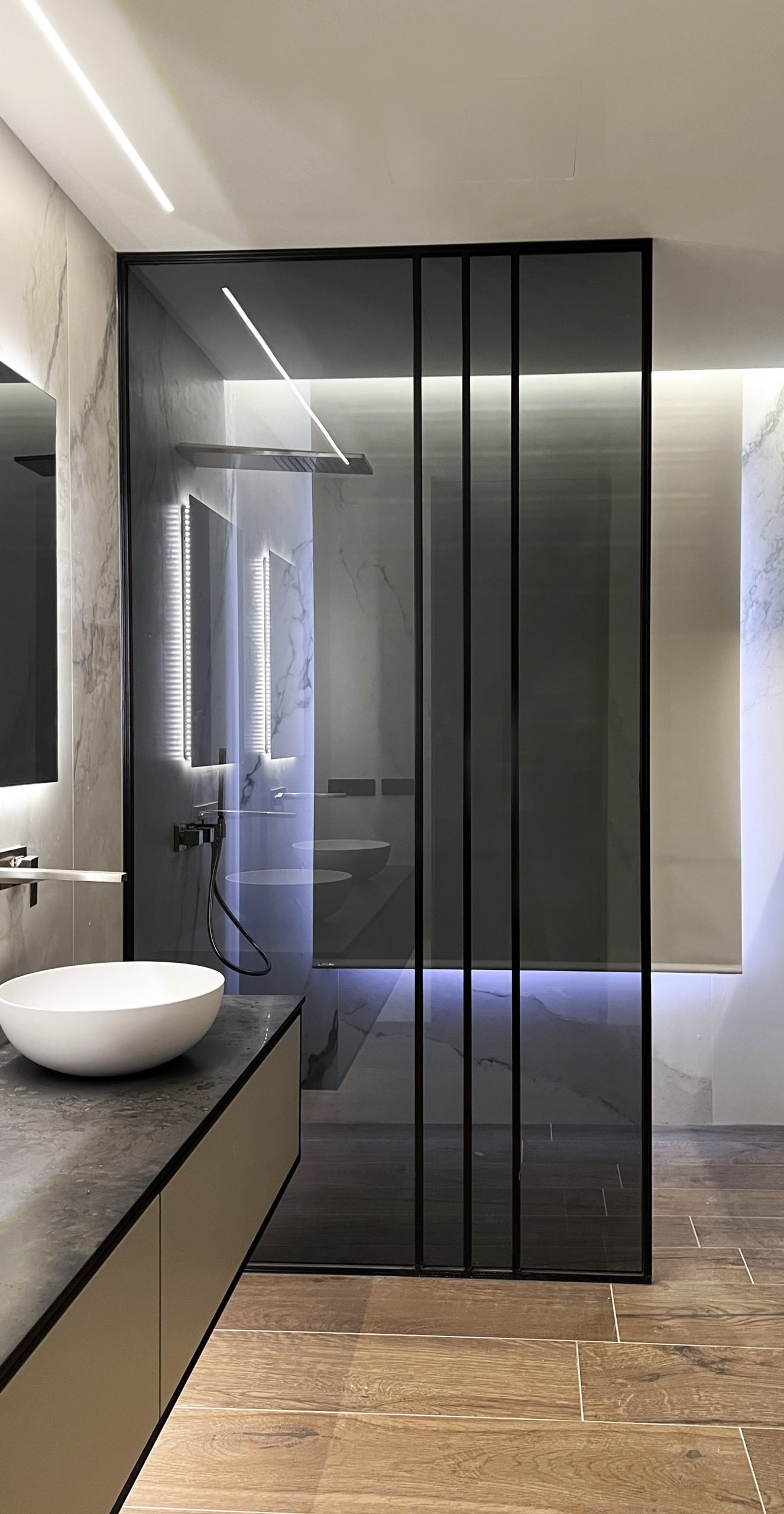

VETROLUX ha colaborado con el equipo de interiorismo, encargado de la decoración interior de todas las Villas en la fabricación y diseño de las mamparas exclusivas a medida. En ellas, hemos utilizado herrajes de alta calidad de la marca PAULI-SOHN (GMBH), con fijaciones invisibles para las cargas más elevadas.

Estas bisagras en latón y acero inoxidable nos permiten holguras más reducidas, para optimizar la estanqueidad en las puertas de vaivén, su punto de cierre regulable nos permite una gran adaptación a diferentes instalaciones.

Alto diseño, con líneas rectas y puras en un acabado de alto brillo, hacen de estas mamparas de baño a medida un diseño único y exclusivo para estas extraordinarias instalaciones.

Los vidrios de las mamparas de baño de un espesor de 10 mm. reciben un tratamiento autolimpiable, para minimizar los restos de cal y facilitar la limpieza.

VETROLUX sigue en la línea de crear espacios de confort, bienestar, relajación y diseños exclusivos.

Estación de Moncloa en el metro de Madrid

barandillas de cristal madrid
  • Proyecto: Barandilla de Vidrio Laminar colocada mediante pinzas sobre postes metálicos.
  • Ubicación: Estación de Moncloa, Metro de Madrid
  • Productos: Productos VETROLUX

Barandilla de Vidrio Laminar colocada mediante pinzas sobre postes metálicos en la estación de metro de Moncloa en Madrid.

Vidrios empleados en la transformación:

Suministro y colocación de vidrio laminar 6 + 6 mm marca Vetrolux, formado por dos lunas incoloras unidas mediante butiral transparente; instalado mediante pinza modelo 44 / 46 de la marca Q-Railing, cumplien­do homologación mediante ensayos técnicos, tal y como  exige la normativa el cliente.

Se realiza manufactura en el vidrio de cortes con ángulo, siguiendo los 58º que marca la dirección de pa­samanos, ejecutando cajeado y ochava en meseta. El vidrio es colocado por el lado exterior mediante pinzas suministradas al cliente.
